Комплектующие к вентиляционным системам: Описание
spacer

Комплектующие к вентиляционным системам: описание
Компания «Партнер» предлагает широкий выбор, доставку и установку комплектующих к вентиляционным системам жилых и промышленных зданий. Опытные специалисты помогут вам просчитать и выбрать воздухораспределители (диффузоры, решетки вентиляционные), шумоглушители и воздушные заслонки в соответствии с особенностями помещения и требованиями ГОСТов, СанПИНов и СНиПов.
Группа «Партнер» — ваш надежный проводник в мире систем вентиляции и кондиционирования!
Воздухораспределители: описание
Воздухораспределительные устройства предназначены для формирования воздушного потока при подаче в помещение и эффективного забора воздуха для вытяжной вентиляции. Помимо функциональности и безопасности эксплуатации, к воздухораспределителям часто предъявляются требования относительно универсального, презентабельного внешнего исполнения. В целях снижения уровня аэродинамического шума, образующегося в воздуховодах, перед распределительными конструкциями часто устанавливают шумоглушители.
Различают несколько видов устройств для подачи и вытяжки воздуха:

  • диффузоры;
  • решетки вентиляционные;
  • перфорированные панели;
  • щелевые и сопловые воздухораспределители;
  • воздухораспределительные устройства с очисткой воздуха.

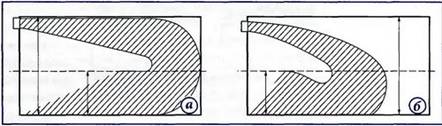

В зависимости от конструкции воздухораспределителя струи воздушного потока, попадающие в помещение, могут принимать разную геометрическую форму — компактную (осесимметричную), плоскую или веерную (в качестве разновидности — неполная веерная и коническая).

  • Компактные (осесимметричные) струи формируются в результате выброса воздуха из труб с круглым или прямоугольным сечением, как оборудованных, так и не оборудованных вентиляционными решетками, перфорированными воздухораспределителями, сопловыми диффузорами и т.д. Струи, образованные такими воздухораспределителями, характеризует максимальная дальнобойность по сравнению с другими формами струй.
  • Плоские струи образуются из щелевых каналов воздушных завес, прямоугольных отверстий воздуховодов, с помощью щелевых воздухораспределительных устройств.

  • Веерные струи возникают при подаче воздуха через воздухораспределители с насадками в виде плоского диска, установленного поперек движения потока, с помощью однодисковых диффузоров и многодиффузорных плафонов.


Неполные веерные струи отличаются тем, что поток воздуха на выходе деформируется расходящимися под определенным углом лопатками воздухораспределителя. Для образования конических струй используются насадки с конусом или диффузоры с плоским отражательным диском. Неполные веерные и конические струи при распространении трансформируются в компактные.
Выпускные устройства, формирующие веерные струи, имеют наименьшую дальность распространения струи по сравнению с другими воздухораспределителями.
При проектировании вентиляционных и других климатических систем используется еще одна классификация приточных струй. В зависимости от места расположения воздухораспределителя и размеров помещения струя может быть:

  • свободной (на ее развития не влияют другие струи или конструкции помещения) или стесненной;
  • настильной, или полуограниченной (развитие происходит вдоль плоскости);
  • изотермической (температуры воздуха в помещении) или неизотермической;
  • взаимодействующей и не взаимодействующей с другими струями.

Решетки вентиляционные: виды
Основное предназначение вентиляционных решёток — способствовать продуктивному притоку и вытяжке воздушных масс, формирование объема и направления воздушного потока. Современный дизайн большинства решеток позволяет им гармонично дополнять интерьер помещения.
Существуют решетки для приточной и вытяжной вентиляции; с регулируемым и нерегулируемым направлением жалюзи; алюминиевые или стальные; разных цветов и форм, для внутренней, внешней установки, а также для монтажа в помещениях с агрессивной или влажной средой.
Решетки имеют различные конструктивные решения, многообразие которых объясняется местом их установки и функционалом. Среди них:

  • решетки однорядные и двухрядные;
  • инерционные вентиляционные решетки, работающие в качестве обратного воздушного клапана в случае остановки системы
  • наружные решетки;
  • перфорированные решетки;
  • гибкие и фиксированные напольные решетки;
  • переточные, щелевые и сотовые вентиляционные решетки для регулирования потоков воздуха в помещении.

Диффузоры: классификация
Диффузоры — воздухораспределители, устанавливаемые на потолке и формирующие, как правило, веерную струю воздушного потока.
В конструкцию диффузора входит наружная рамка для фиксации устройства к воздуховоду и центральная съемная часть. В зависимости от строения центральной части диффузоры делятся на

  • дисковые — в их состав включен плоский диск, который распределяет воздух из приточной установки по кругу;
  • многодиффузорные — состоят из нескольких конусов разных размеров, образующих веерные уструи;
  • диффузоры вихревые (с закруткой потока) — приточный поток проходит через неподвижные либо подвижные лопасти воздухораспределителя, что позволяет создавать свободную, быстро перемешивающуюся с окружающим воздухом струю;
  • сопловые модели с неподвижной вставкой, направленной параллельно потоку воздуха для увеличения его дальнобойности.

Группа «Партнер» предлагает:

  • диффузоры регулируемые и нерегулируемые (контроль расхода воздуха и направления струй);
  • приточные, вытяжные и универсальные диффузоры;
  • металлические и пластмассовые диффузоры;
  • диффузоры с одно-, двух-, трехсторонным распределением воздуха;
  • диффузоры квадратной, круглой и прямоугольной формы и любого цвета.

Диффузоры просты в установке и неприхотливы в эксплуатации, их дизайн позволяет использование в любом интерьере, домашнем, промышленном или офисном.

Шумопоглотители: описание и классификация
Вентиляционная система здания — это сложная внутренняя инженерная сеть, включающая необходимое оборудование, воздухопроводы и воздухораспределители. Вибрации и колебания, связанные с функционированием системы, способны передаваться на расстоянии. Это повышает уровень шума в помещении и создает неблагоприятные условия для здоровья и работоспособности людей.
Для снижения аэродинамического шума в проектировании и укладке воздухопроводов применяются шумоглушители.
По своему строению шумоглушители делятся на трубчатые, пластинчатые и гибкие.

  • Трубчатые шумоглушители состоят из двух круглых либо прямоугольных труб, расположенных одна в другой. Внутреннее пространство между трубами шумоглушителя заполнено звукопоглощающим материалом (стекловолокно) и покрыто слоем пластика.

Диаметр внутренней трубы шумоглушителя подбирается в зависимости от диаметра трубы воздуховода, к которому производится подключение. Ограничение на размер воздуховода для трубчатого шумоглушителя — 500 мм, стандартная длина — 600, 900 и 1200 мм. Продуктивность шумоглушителя такого типа будет зависеть от расположения и толщины звукопоглощающих слоев.

  • Пластинчатые шумоглушители представляют собой металлический короб, сечение которого разделено пластинами на множество ячеек, покрытых звукопоглощающими материалами (войлок, стекловолокно, минеральная вата). Для снижения сопротивления внутренняя поверхность шумоглушителя также обработана пластиком.

Расстояние между пластинами зависит от длины шумоглушителя и может варьироваться от 75 до 300 мм. Уменьшение размеров ячеек позволяет снизить уровень шума, но приводит к большим потерям давления в шумоглушителе.
Пластинчатые шумоглушители используются преимущественно в воздуховодах с большим объемом перемещаемого воздуха.

  • Гибкие шумоглушители — оптимальный выход в тех случаях, когда остальные виды шумоглушителей использовать невозможно или невыгодно. Поэтому основная сфера применения шумоглушителей такого типа — приточные и вытяжные вентиляционные системы жилых и промышленных зданий.

Гибкие шумоглушители экологичны: слой перфорированной алюминиевой фольги, звукоизолирующий слой стекловаты, внешний защищенный алюминиевый корпус.
Шумоглушители могут использоваться как в приточных, так и в вытяжных системах. От направления потока воздуха зависит место установки устройства:

  • Наиболее распространенное место расположения шумоглушителя — между вентилятором и магистральным воздуховодом системы;
  • в приточной системе вентиляции шумоглушители монтируются перед воздухораспределительной решеткой;
  • в вытяжной установке шумоглушитель устанавливают за вытяжной решеткой или диффузором;
  • в случае возникновения повышенного шума на определенном участке транзитного воздуховода шумоглушитель располагают за этим участком;
  • шум от воздухозаборного устройства, расположенного вблизи окна, можно нивелировать шумоглушителем, установленным сразу за воздухоприемным клапаном;
  • в системах с принудительной циркуляцией воздуха возможно установка шумоглушителей до и после вентилятора.

Шумоглушители наиболее эффективны при шумах высоких частот (от 500 до 4000 Гц) и низкой скорости перемещаемого воздушного потока (до 12 м/с).
Акустические расчеты для определения количества, конфигурации и мест установки шумоглушителей должны производиться профессионалами. Они включают измерение и анализ акустических характеристик помещения, работающего вентилятора, системы воздуховодов и самого шумоглушителя, на основании чего делается вывод о необходимости установки звукопоглощающего оборудования.

Заслонка воздушная: условия установки
Заслонка воздушная унифицированная — воздухораспределительное устройство для регулирования или перекрытия доступа воздушного потока. Используется в системах вентиляции зданий, в воздухе которых содержатся невзрывоопасные и неагрессивные по отношению к углеродистым сталям обыкновенного качества воздушные смеси (не выше агрессивности воздуха с t < 80oC). Кроме того, содержание липких веществ и волокнистых материалов, пыли и других твердых примесей в воздушном потоке, проходящем через воздушную заслонку, не должно превышать 100 мг/м3.
Заслонки воздушные выпускаются в нескольких видах:

  • С круглым или прямоугольным сечением;
  • С ручным или электрическим приводом.

Количество поворотных лопаток в корпусе — от 1 до 5 штук.
